RF-F-20W, RF-F-80W, RF-F-100W, RF-F-150W, RF-F-200W
RAYFINE TECH
845611

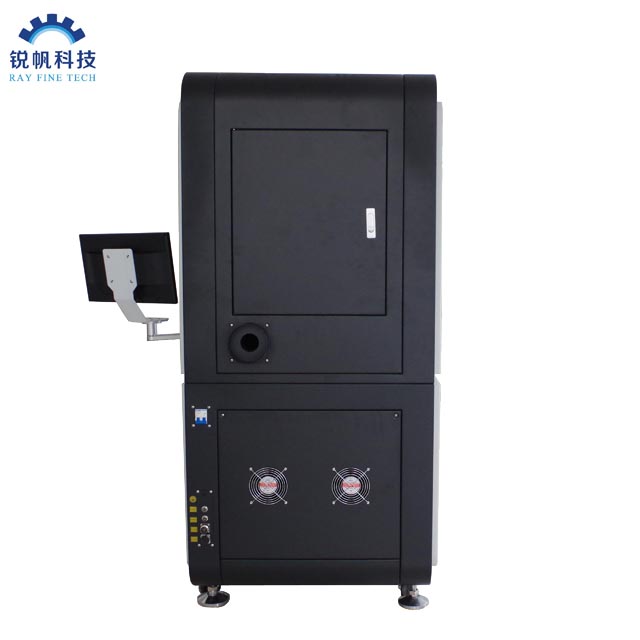

Ray Fine JPT MOPA M7 20W 80W 100W 150W Máquina de corte con láser de fibra de fibra de 200W
Diseño especial

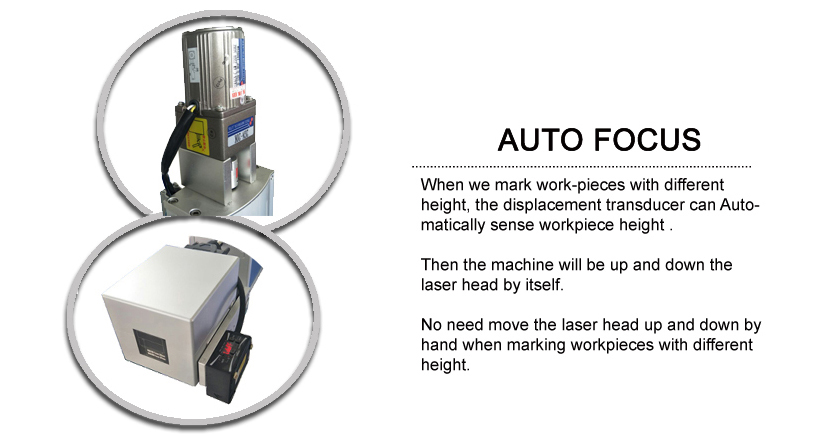

1. Enfoque AUTO :
Cuando marcamos piezas de trabajo con diferentes altura, el transductor de desplazamiento puede sentir automáticamente la altura de la pieza de trabajo.
Entonces la máquina estará arriba y abajo de la cabeza del láser por sí sola.
No es necesario mover el láser hacia arriba y hacia abajo a mano cuando marcan piezas de trabajo con diferentes altura.

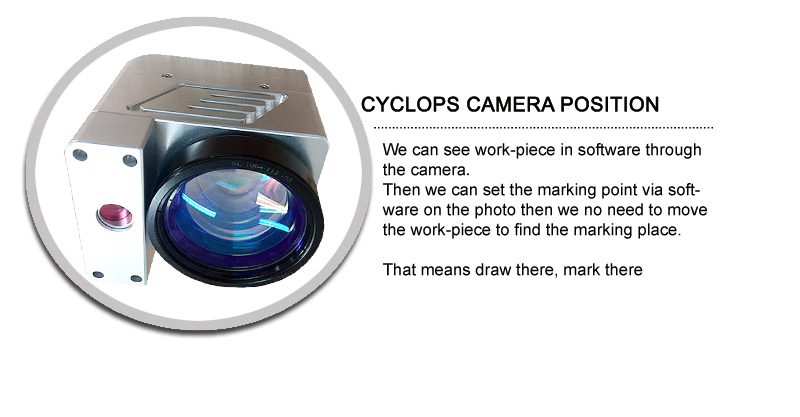

2. Sistema de posición de la cámara Cyclops:
Podemos ver la pieza de trabajo en el software a través de la cámara.
Luego podemos establecer el punto de marcado a través del software en la foto, entonces no necesitamos mover la pieza de trabajo para encontrar el lugar de marcado.
Eso significa dibujar allí, marque allí
>>> Esta máquina adoptó JPT M7 20W 80W 100W 150W 200W Fuente de láser de fibra MOPA.
El láser de fibra pulsada de alta potencia de la serie JPT M7 utiliza la configuración del amplificador de potencia maestro del oscilador (MOPA), y muestra un excelente rendimiento del láser, así como un alto nivel de controlabilidad de modelado de pulso temporal. En comparación con la tecnología Q-Switch, la frecuencia de repetición de pulso (PRF) y el ancho del pulso se pueden controlar de forma independiente en la configuración de MOPA, mediante el ajuste de diferentes combinaciones de los parámetros anteriores, la potencia máxima del láser se puede mantener bien. Y habilite el láser JPT adecuado para más procesos de materiales que Q-Switch limitó. La potencia de salida más alta ofrece sus ventajas, especialmente en las aplicaciones de marcado de velocidad Hign.
>> Ventajas de la serie M7
Además de las ventajas de la serie M6+, M7 tiene las ventajas del primer pulso disponible, un ajuste de ancho de pulso más amplio y una respuesta más rápida.
Una fuente láser ideal para mecanizado de precisión y otras aplicaciones.
La función de control interno de la fuente de guía láser puede bloquear la potencia del láser de salida, no interferida por condiciones externas.
>> aplicación.
Ancho de pulso ajustable 5-500ns, frecuencia más amplia 1-4000KHz. Alta energía de pulso 1.5MJ. Puede utilizar en:
+Corte de metal delgado, soldadura.
+Desarrustamiento láser.
+procesamiento de superficie metálica, recubrimiento de pelado.
+Sribing, perforación.
+Tratamiento de superficie.
+Aplicaciones de la industria semi-conductora y electrónica.
+Marcado en color en acero inoxidable

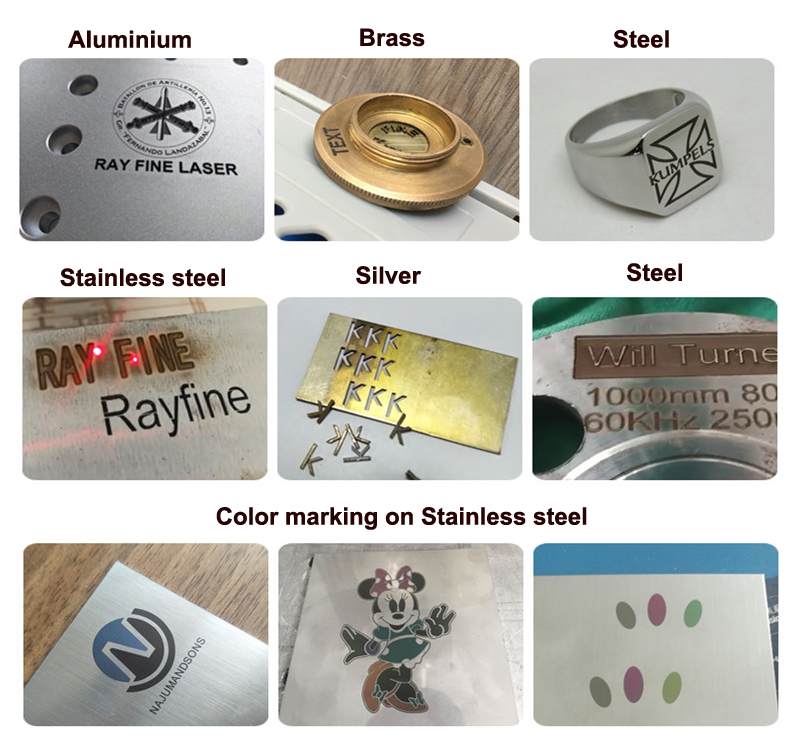

Muestras de marcado de metal deeop, corte de lámina de metal delgada y marcado de color de acero inoxidable
Ray Fine JPT MOPA M7 20W 80W 100W 150W Máquina de corte con láser de fibra de fibra de 200W
Diseño especial
1. Enfoque AUTO :
Cuando marcamos piezas de trabajo con diferentes altura, el transductor de desplazamiento puede sentir automáticamente la altura de la pieza de trabajo.
Entonces la máquina estará arriba y abajo de la cabeza del láser por sí sola.
No es necesario mover el láser hacia arriba y hacia abajo a mano cuando marcan piezas de trabajo con diferentes altura.
2. Sistema de posición de la cámara Cyclops:
Podemos ver la pieza de trabajo en el software a través de la cámara.
Luego podemos establecer el punto de marcado a través del software en la foto, entonces no necesitamos mover la pieza de trabajo para encontrar el lugar de marcado.
Eso significa dibujar allí, marque allí
>>> Esta máquina adoptó JPT M7 20W 80W 100W 150W 200W Fuente de láser de fibra MOPA.
El láser de fibra pulsada de alta potencia de la serie JPT M7 utiliza la configuración del amplificador de potencia maestro del oscilador (MOPA), y muestra un excelente rendimiento del láser, así como un alto nivel de controlabilidad de modelado de pulso temporal. En comparación con la tecnología Q-Switch, la frecuencia de repetición de pulso (PRF) y el ancho del pulso se pueden controlar de forma independiente en la configuración de MOPA, mediante el ajuste de diferentes combinaciones de los parámetros anteriores, la potencia máxima del láser se puede mantener bien. Y habilite el láser JPT adecuado para más procesos de materiales que Q-Switch limitó. La potencia de salida más alta ofrece sus ventajas, especialmente en las aplicaciones de marcado de velocidad Hign.
>> Ventajas de la serie M7
Además de las ventajas de la serie M6+, M7 tiene las ventajas del primer pulso disponible, un ajuste de ancho de pulso más amplio y una respuesta más rápida.
Una fuente láser ideal para mecanizado de precisión y otras aplicaciones.
La función de control interno de la fuente de guía láser puede bloquear la potencia del láser de salida, no interferida por condiciones externas.
>> aplicación.
Ancho de pulso ajustable 5-500ns, frecuencia más amplia 1-4000KHz. Alta energía de pulso 1.5MJ. Puede utilizar en:
+Corte de metal delgado, soldadura.
+Desarrustamiento láser.
+procesamiento de superficie metálica, recubrimiento de pelado.
+Sribing, perforación.
+Tratamiento de superficie.
+Aplicaciones de la industria semi-conductora y electrónica.
+Marcado en color en acero inoxidable
Muestras de marcado de metal deeop, corte de lámina de metal delgada y marcado de color de acero inoxidable
Diseño especial de esta máquina láser de fibra
-customizado Estilo completamente cerrado, más seguro
-aumentar la altura del eje z , 300*300 mm El área de trabajo es Disponible y también se puede instalar accesorio rotativo.
-Customizar grande Windows a claramente ver la máquina las condiciones de trabajo
-Auto Focus, que es más fácil encontrar el enfoque, ahorrar tiempo.
Características
1. JPT MOPA láser con duración de pulso ajustable con la mejor calidad del rayo láser
2 .Pequeña Talla, uno unidad estructura y fácil de usar operación.
3. Puntos rojos dobles más fáciles de enfocar.
4. Libre de por vida sin mantenimiento y 100 000 horas.
5. Piezas eléctricas de calidad.
6. Head de escaneo digital de mejor calidad.
7. Programa de control EZCAD genuino compatible con Win7/Win8/Win10

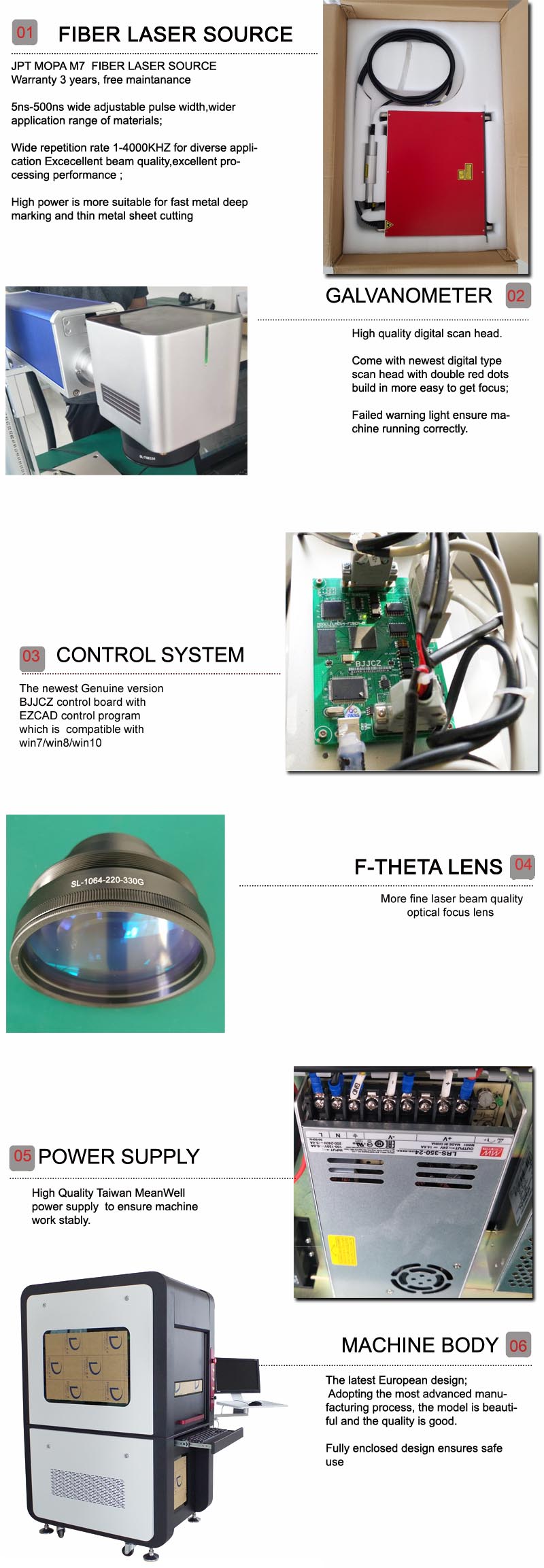

Partes de calidad de esta máquina de marcado con láser de fibra Galvo
1.JPT MOPA M7 Láser de fibra
Garantía 3 años, mantenimiento gratuito
Ancho de pulso ajustable de 5ns-500ns de ancho, rango de aplicaciones más amplio de materiales;
Amplia tasa de repetición 1-4000KHz para diversas aplicaciones de calidad de haz de excedentes, excelente rendimiento de procesamiento;
La alta potencia es más adecuada para el marcado de metal rápido y el corte de lámina de metal delgada
2.Cabezal de escaneo digital de alta calidad
Venga con el cabezal de escaneo de tipo digital más nuevo con puntos rojos dobles construidos en un enfoque más fácil de enfocar;
Luz de advertencia fallida Asegúrese de que la máquina se ejecute correctamente.
3.Controller
La versión genuina más nueva Tablero de control de BJJCZ con el programa de control EZCAD que es Compatible con Win7/Win8/Win10
4. Lente de enfoque
Lente f-theta de alta calidad para láser de fibra de galvo
Más calidad de haz láser fino y alta precisión
5. Suministro de potencia
Suministro de energía de Taiwán de Taiwán de alta calidad Para garantizar que la máquina funcione de manera estable.

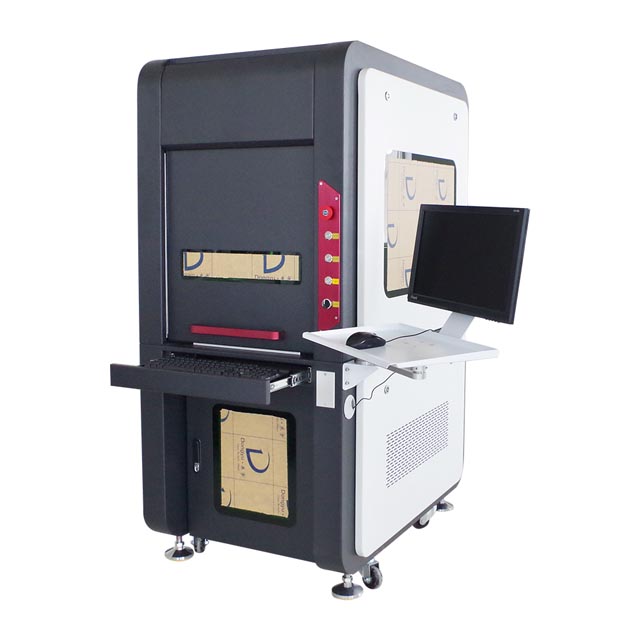

6. Cuerpo de máquinas
El último diseño europeo;
Adoptando el proceso de fabricación más avanzado, el modelo es hermoso y la calidad es buena.
El diseño totalmente cerrado garantiza un uso seguro
Diseño especial de esta máquina láser de fibra
-customizado Estilo completamente cerrado, más seguro
-aumentar la altura del eje z , 300*300 mm El área de trabajo es Disponible y también se puede instalar accesorio rotativo.
-Customizar grande Windows a claramente ver la máquina las condiciones de trabajo
-Auto Focus, que es más fácil encontrar el enfoque, ahorrar tiempo.
Características
1. JPT MOPA láser con duración de pulso ajustable con la mejor calidad del rayo láser
2 .Pequeña Talla, uno unidad estructura y fácil de usar operación.
3. Puntos rojos dobles más fáciles de enfocar.
4. Libre de por vida sin mantenimiento y 100 000 horas.
5. Piezas eléctricas de calidad.
6. Head de escaneo digital de mejor calidad.
7. Programa de control EZCAD genuino compatible con Win7/Win8/Win10
Partes de calidad de esta máquina de marcado con láser de fibra Galvo
1.JPT MOPA M7 Láser de fibra
Garantía 3 años, mantenimiento gratuito
Ancho de pulso ajustable de 5ns-500ns de ancho, rango de aplicaciones más amplio de materiales;
Amplia tasa de repetición 1-4000KHz para diversas aplicaciones de calidad de haz de excedentes, excelente rendimiento de procesamiento;
La alta potencia es más adecuada para el marcado de metal rápido y el corte de lámina de metal delgada
2.Cabezal de escaneo digital de alta calidad
Venga con el cabezal de escaneo de tipo digital más nuevo con puntos rojos dobles construidos en un enfoque más fácil de enfocar;
Luz de advertencia fallida Asegúrese de que la máquina se ejecute correctamente.
3.Controller
La versión genuina más nueva Tablero de control de BJJCZ con el programa de control EZCAD que es Compatible con Win7/Win8/Win10
4. Lente de enfoque
Lente f-theta de alta calidad para láser de fibra de galvo
Más calidad de haz láser fino y alta precisión
5. Suministro de potencia
Suministro de energía de Taiwán de Taiwán de alta calidad Para garantizar que la máquina funcione de manera estable.
6. Cuerpo de máquinas
El último diseño europeo;
Adoptando el proceso de fabricación más avanzado, el modelo es hermoso y la calidad es buena.
El diseño totalmente cerrado garantiza un uso seguro
Modelo | RF-F-20W | RF-F-80W | RF-F-100W | RF-F-150W | RF-F-200W |
Fuente de láser de fibra Marca JPT | YDFLP-C-20-M7-S | YDFLP-80W-M7-L1-R | YDFLP-100W-M7+-L1-R | Ydflp-150W-M7-L1 | Ydflp-200W-M7-L1 |
Energía producción | > 20 | > 80W | > 100W | > 150W | > 200W |
Longitud del cable de entrega | 2m | 3M | |||
Calidad del haz M2 | <1.3 | <1.8 | |||
Energía máxima de pulso | 0.8mj | 1.5 MJ | |||
Principal junta y control software | Ezcad genuino (BJJCZ) que admite XP Win7 /8/10 32 y 64bits | ||||
Longitud de onda | 1064 nm | ||||
Velocidad de posicionamiento máximo | 8000 mm/s | ||||
Calificación Área | 70 × 70 mm,110 × 110 mm,150 × 150 mm,175 × 175 mm,200 × 200 mm,300 × 300 mm (Opcional) | ||||
Mínimo Personaje Talla | 0.2 mm | ||||
Rango de frecuencia de potencia completa (kHz) | 25 ~ 4000KHz | 53 ~ 4000KHz | 66 ~ 4000KHz | 120 ~ 4000KHz | 150 ~ 4000KHz |
Rango ajustable de frecuencia | 1 ~ 4000 kHz | ||||
Duración del pulso | 2 ~ 350ns | 2~ 500ns | |||
Diámetro de haz fuera | 7 ±0.5 | 6 ± 0.5 mm | |||
Suministro Voltaje | C.A. 110/220V ± 10%, 50/60Hz | ||||
Protección contra la reflexión | sí | ||||
Polarización | Aleatorio | ||||
Estilo de cable de alimentación | De acuerdo con su solicitud (estándar asiático / europeo / americano) | ||||
Enfocar | Posicionamiento de puntos rojos dobles | ||||
Camino de enfriamiento | Aire acondicionado | ||||
Temperatura de operacion | 0 ~ 40 ℃ | ||||
Dimensión del paquete | 90*77*106cm | ||||
Paquete de peso bruto | 130 kgs | ||||
Certificado de la FDA /CE | Aprobado |
Modelo | RF-F-20W | RF-F-80W | RF-F-100W | RF-F-150W | RF-F-200W |
Fuente de láser de fibra Marca JPT | YDFLP-C-20-M7-S | YDFLP-80W-M7-L1-R | YDFLP-100W-M7+-L1-R | Ydflp-150W-M7-L1 | Ydflp-200W-M7-L1 |
Energía producción | > 20 | > 80W | > 100W | > 150W | > 200W |
Longitud del cable de entrega | 2m | 3M | |||
Calidad del haz M2 | <1.3 | <1.8 | |||
Energía máxima de pulso | 0.8mj | 1.5 MJ | |||
Principal junta y control software | Ezcad genuino (BJJCZ) que admite XP Win7 /8/10 32 y 64bits | ||||
Longitud de onda | 1064 nm | ||||
Velocidad de posicionamiento máximo | 8000 mm/s | ||||
Calificación Área | 70 × 70 mm,110 × 110 mm,150 × 150 mm,175 × 175 mm,200 × 200 mm,300 × 300 mm (Opcional) | ||||
Mínimo Personaje Talla | 0.2 mm | ||||
Rango de frecuencia de potencia completa (kHz) | 25 ~ 4000KHz | 53 ~ 4000KHz | 66 ~ 4000KHz | 120 ~ 4000KHz | 150 ~ 4000KHz |
Rango ajustable de frecuencia | 1 ~ 4000 kHz | ||||
Duración del pulso | 2 ~ 350ns | 2~ 500ns | |||
Diámetro de haz fuera | 7 ±0.5 | 6 ± 0.5 mm | |||
Suministro Voltaje | C.A. 110/220V ± 10%, 50/60Hz | ||||
Protección contra la reflexión | sí | ||||
Polarización | Aleatorio | ||||
Estilo de cable de alimentación | De acuerdo con su solicitud (estándar asiático / europeo / americano) | ||||
Enfocar | Posicionamiento de puntos rojos dobles | ||||
Camino de enfriamiento | Aire acondicionado | ||||
Temperatura de operacion | 0 ~ 40 ℃ | ||||
Dimensión del paquete | 90*77*106cm | ||||
Paquete de peso bruto | 130 kgs | ||||
Certificado de la FDA /CE | Aprobado |
>> piezas opcionales

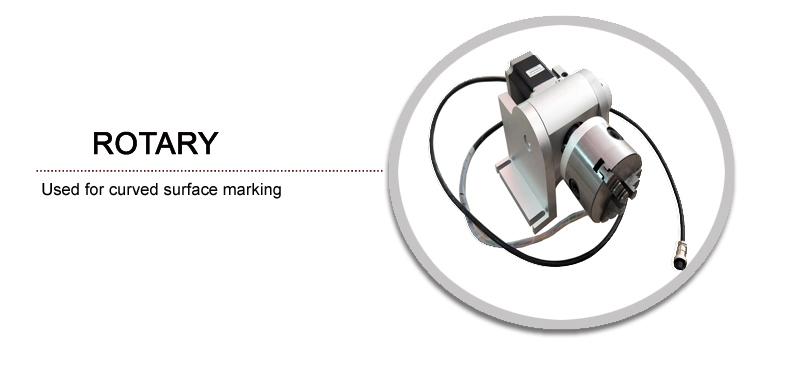

Adjunto giratorio: Utilizado para marcas de superficie curva.

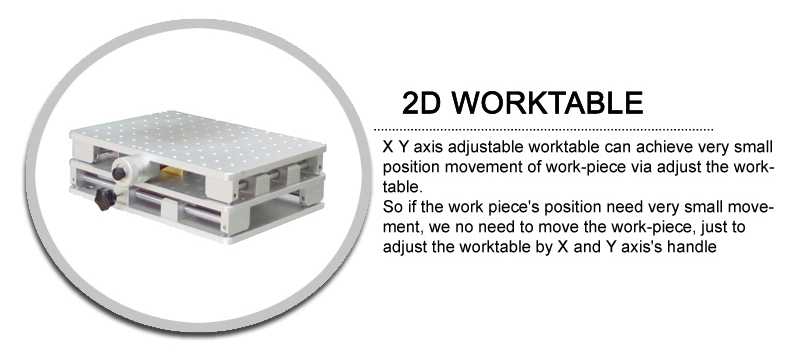

Mesa de trabajo 2D:Axis X Y ajustable La mesa de trabajo puede lograr un movimiento de posición muy pequeño de pieza de trabajo a través de ajuste la mesa de trabajo. Entonces, si la pieza de trabajo es La posición necesita un movimiento muy pequeño, no necesitamos mover la pieza de trabajo, solo para ajustar la mesa de trabajo por el mango del eje x e y.

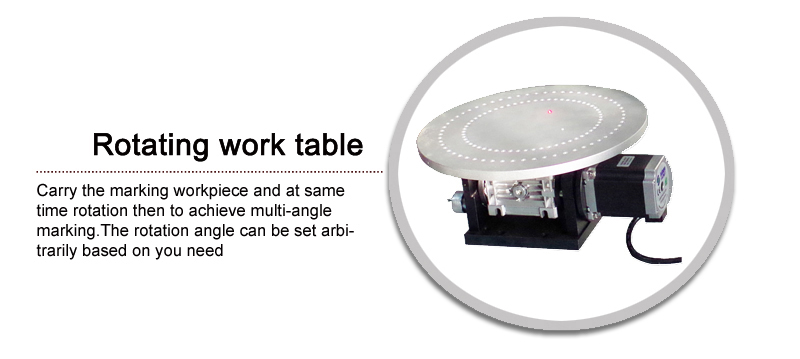

Plaz de trabajo giratoria:
Lleve la pieza de trabajo de marcado y al mismo tiempo de rotación para lograr un marcado de ángulo múltiple. El ángulo de rotación se puede establecer arbitrariamente en función de las necesidades.

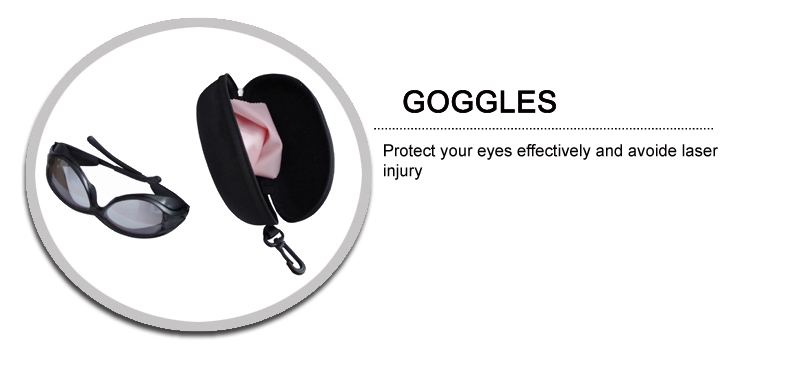

Gafas de protección:Absorbe efectivamente las ondas de luz láser y protege los ojos.

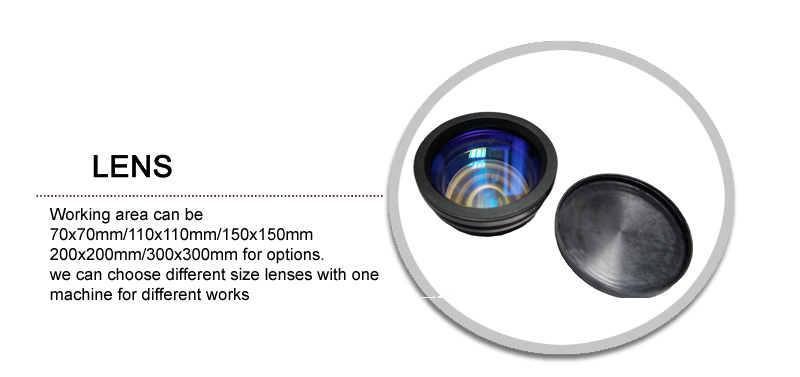

Lente:El área de trabajo puede ser de 70x70 mm/110x110 mm/150x150 mm 200x200 mm/300x300mm para opciones.
Podemos elegir lentes de diferentes tamaños con una máquina para diferentes trabajos

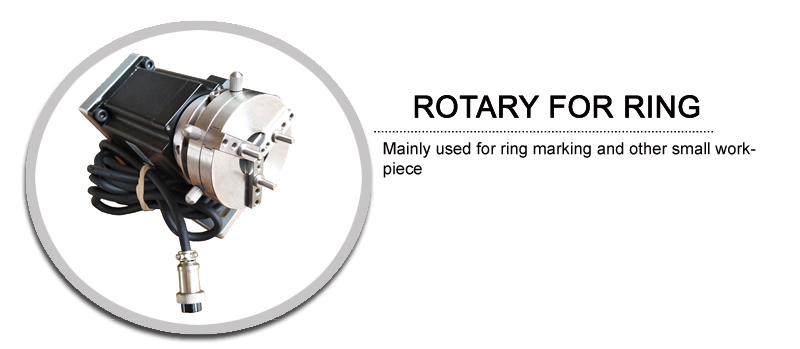

Rotario para la derecha:Principalmente USD para el marcado de anillo y la otra pequeña pieza de trabajo.

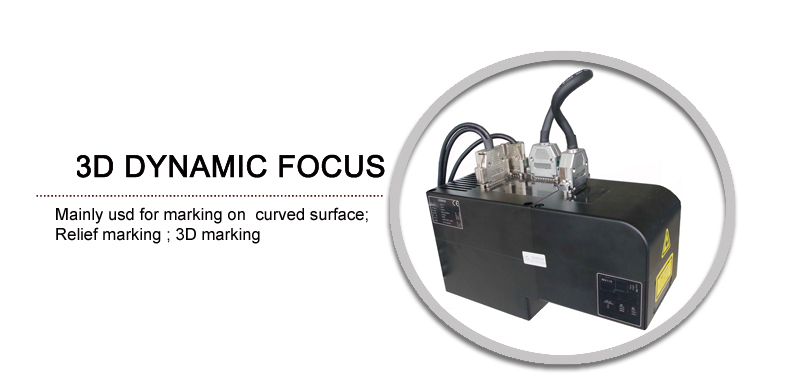

Enfoque dinámico 3D: Principalmente USD para marcar en superficie curva directamente sin ayuda de unión rotativa; marcado de alivio de metal; Marcado 3D, marcado profundo.
>> piezas opcionales
Adjunto giratorio: Utilizado para marcas de superficie curva.
Mesa de trabajo 2D:Axis X Y ajustable La mesa de trabajo puede lograr un movimiento de posición muy pequeño de pieza de trabajo a través de ajuste la mesa de trabajo. Entonces, si la pieza de trabajo es La posición necesita un movimiento muy pequeño, no necesitamos mover la pieza de trabajo, solo para ajustar la mesa de trabajo por el mango del eje x e y.
Plaz de trabajo giratoria:
Lleve la pieza de trabajo de marcado y al mismo tiempo de rotación para lograr un marcado de ángulo múltiple. El ángulo de rotación se puede establecer arbitrariamente en función de las necesidades.
Gafas de protección:Absorbe efectivamente las ondas de luz láser y protege los ojos.
Lente:El área de trabajo puede ser de 70x70 mm/110x110 mm/150x150 mm 200x200 mm/300x300mm para opciones.
Podemos elegir lentes de diferentes tamaños con una máquina para diferentes trabajos
Rotario para la derecha:Principalmente USD para el marcado de anillo y la otra pequeña pieza de trabajo.
Enfoque dinámico 3D: Principalmente USD para marcar en superficie curva directamente sin ayuda de unión rotativa; marcado de alivio de metal; Marcado 3D, marcado profundo.
