CCD Visual Posicionamiento automático de fibra láser Máquina de grabado para el kit de prueba de reactivos, piezas eléctricas pequeñas chip IC
Esta máquina puede realizar la identificación y el posicionamiento automático para el marcado. Ampliará el área de marcado, identificará la forma y el área de marcado del objeto en el software.
Esta máquina de marcado con láser de fibra de cámara CCD es especialmente adecuada para marcar en piezas ultra alta en precisión y valiosas que no son fáciles de colocar a mano, como: componentes electrónicos, chips IC, placas de circuito, resistencias, pequeños condensadores, botones de metal, bolígrafos, etc.
| Parámetro técnico |
| Modelo | RF-F-20W RF-F-30W RF-F-50W |
| Fuente de láser de fibra | JPT MOPA LP |
| Salida de potencia | > 20W/> 30W/50W |
Longitud del cable de entrega | 2m |
Calidad del haz M2 | 20W/30W <1.3 50W <1.8 |
| Energía máxima de pulso | 20/30W: 0.8 MJ 50W: 1.25mj |
| Placa principal y software de control | Ezcad genuino (BJJCZ) que admite XP Win7 /8/10 32 y 64bits |
| Longitud de onda | 1064 nm |
Velocidad de posicionamiento máximo | 8000 mm/s |
| Área de marcado | 70 × 70/110 × 110/150 × 150/175 × 175/200 × 200/300 × 300 mm (opcional) |
Mínimo Tamaño del personaje | 0.2 mm |
Rango ajustable de frecuencia | 1 ~ 600 kHz |
Duración del pulso | 200ns |
| Diámetro de haz fuera | 6-7 mm |
Voltaje de suministro | AC 110/220V ± 10%, 50/60Hz |
| Protección contra la reflexión | sí |
| Polarización | Aleatorio |
| Estilo de cable de alimentación | De acuerdo con su solicitud (estándar asiático / europeo / americano) |
Enfocar | Posicionamiento de puntos rojos dobles |
| Camino de enfriamiento | Aire acondicionado |
| Temperatura de operacion | 0 ~ 40 ℃ |
| Dimensión del paquete | 75*41*79cm |
| Paquete de peso bruto | 65 kgs |
| Certificado CE | Aprobado |

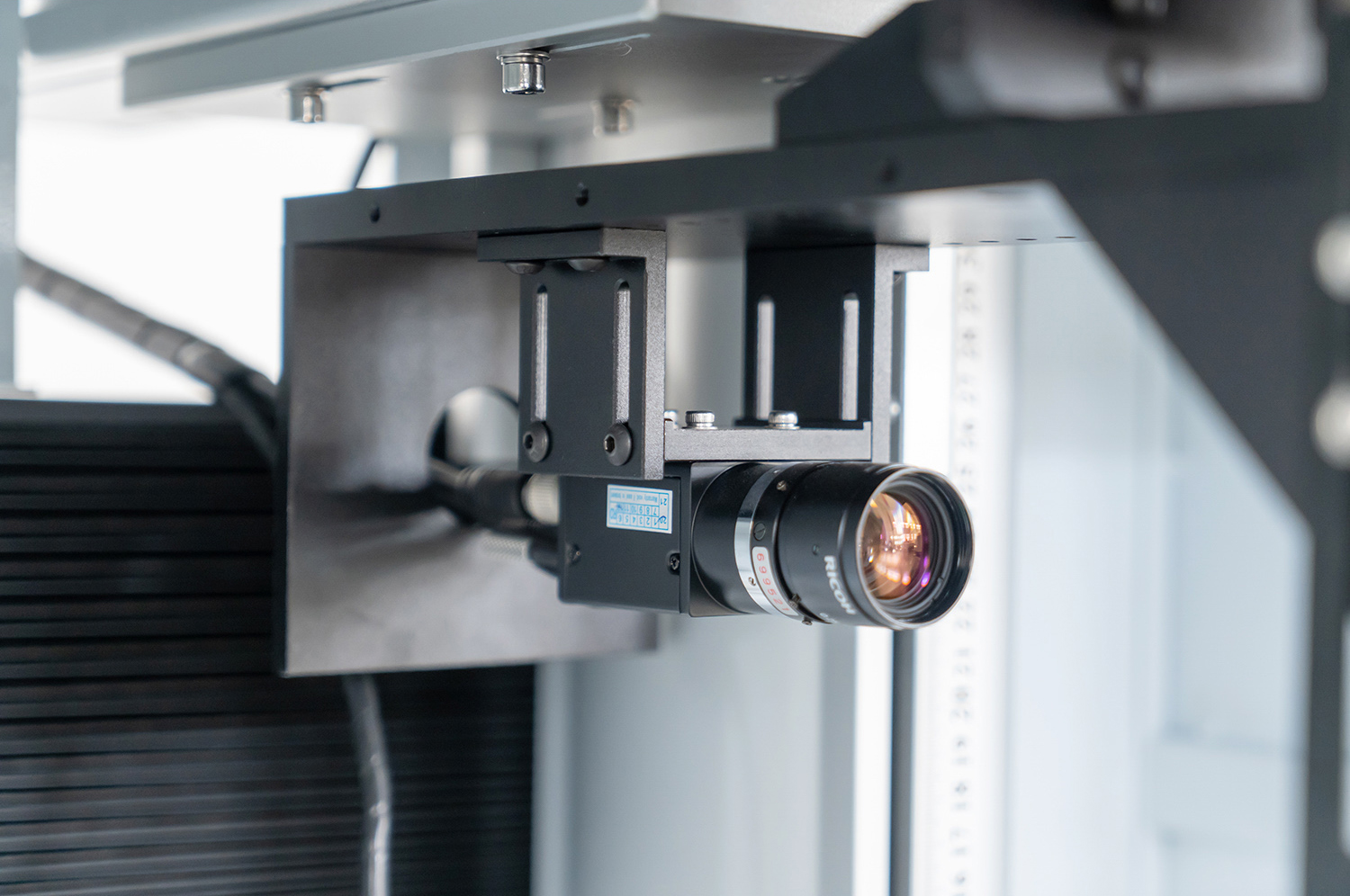

CCD Visual Automatic Posicioning Systerm

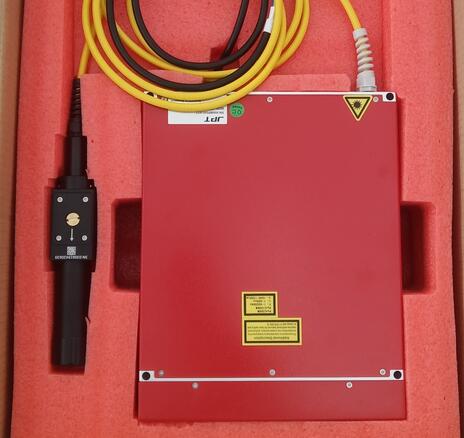

Fuente de láser JPT MOPA LP
Frecuencia más amplia 1-600KHz.
2 años de garantía
Cada pieza tiene un número de serie único e informe de prueba.

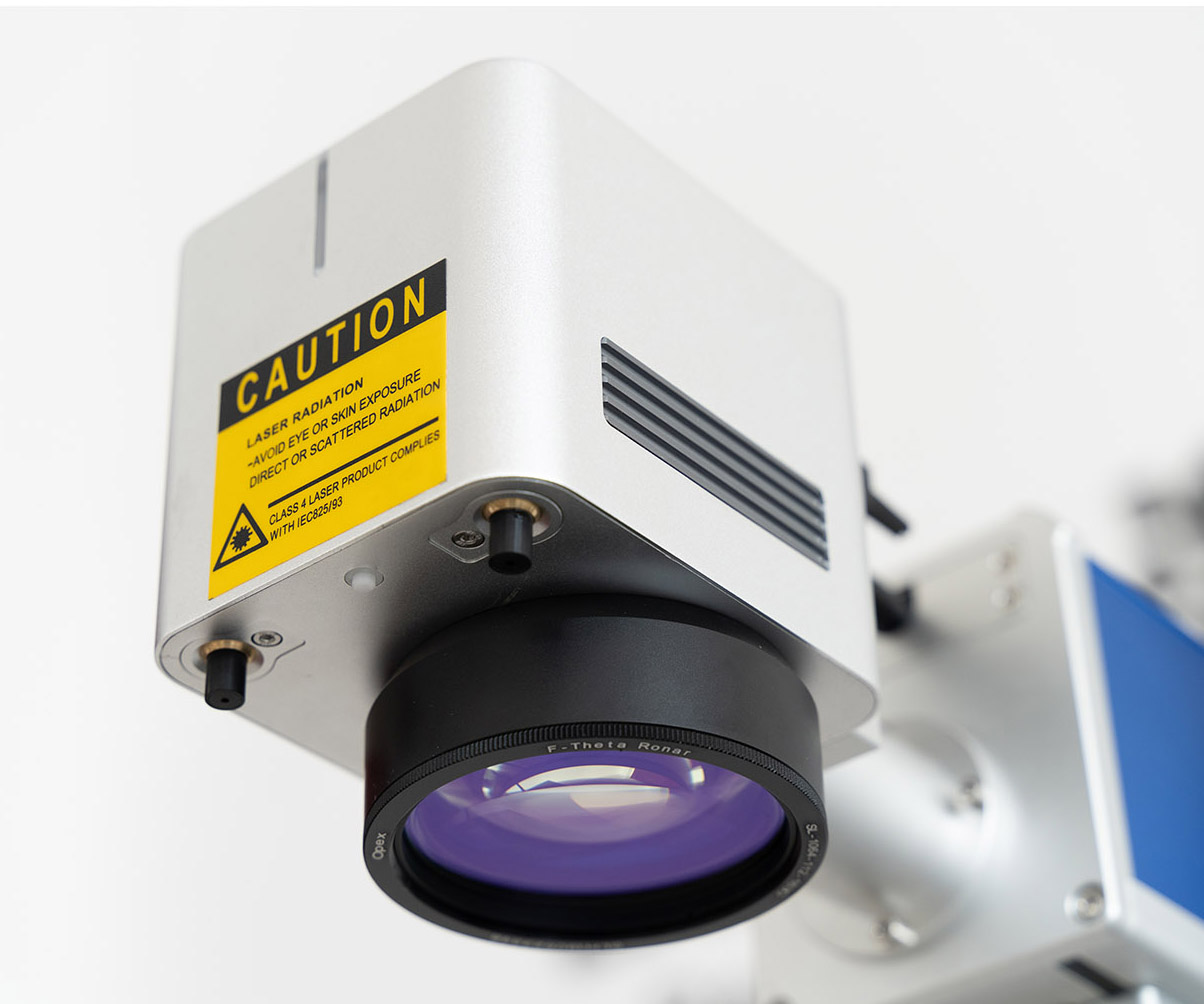

Cabezal del escáner Galvo más nuevo Digita+lente F-theta
Viene con luz roja doble+lámpara de alarma
-Cuando dos luz roja se unen, es el punto de enfoque.
Columna de elevación de alta calidad, escala clara
El cuerpo de la máquina entera adopta el principal proceso de mecanizado y oxidación.
Eje Z motorizado
La ruta láser se puede mover hacia arriba y hacia abajo por motor para encontrar el enfoque.
Muestras:
Partes de repuesto pequeños

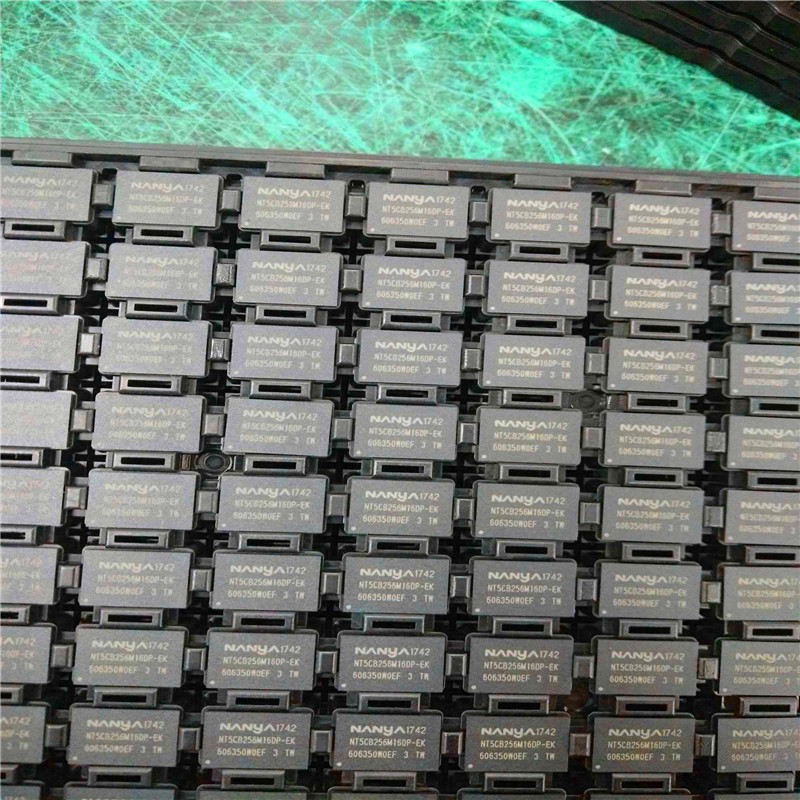

Chip ic

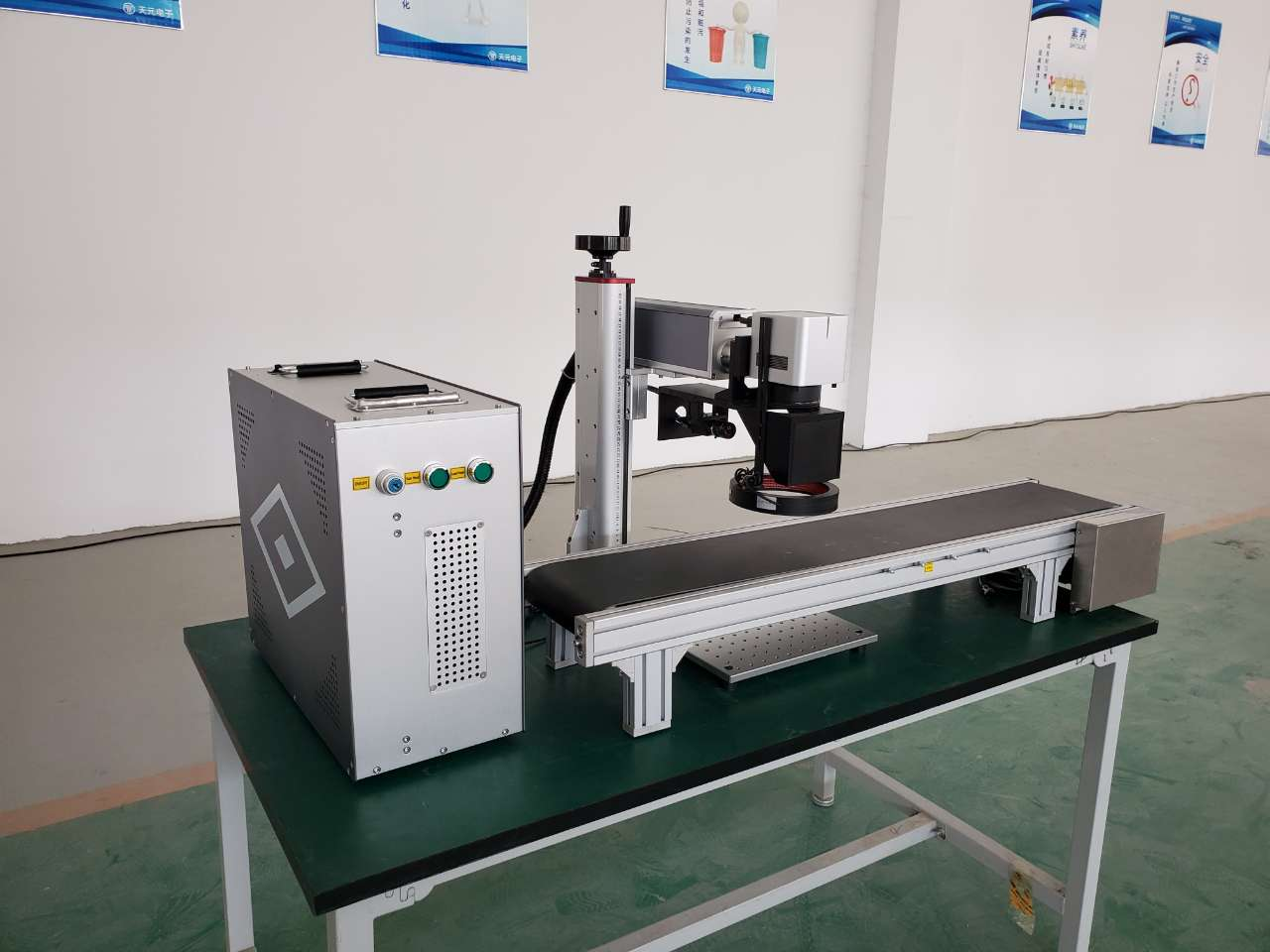

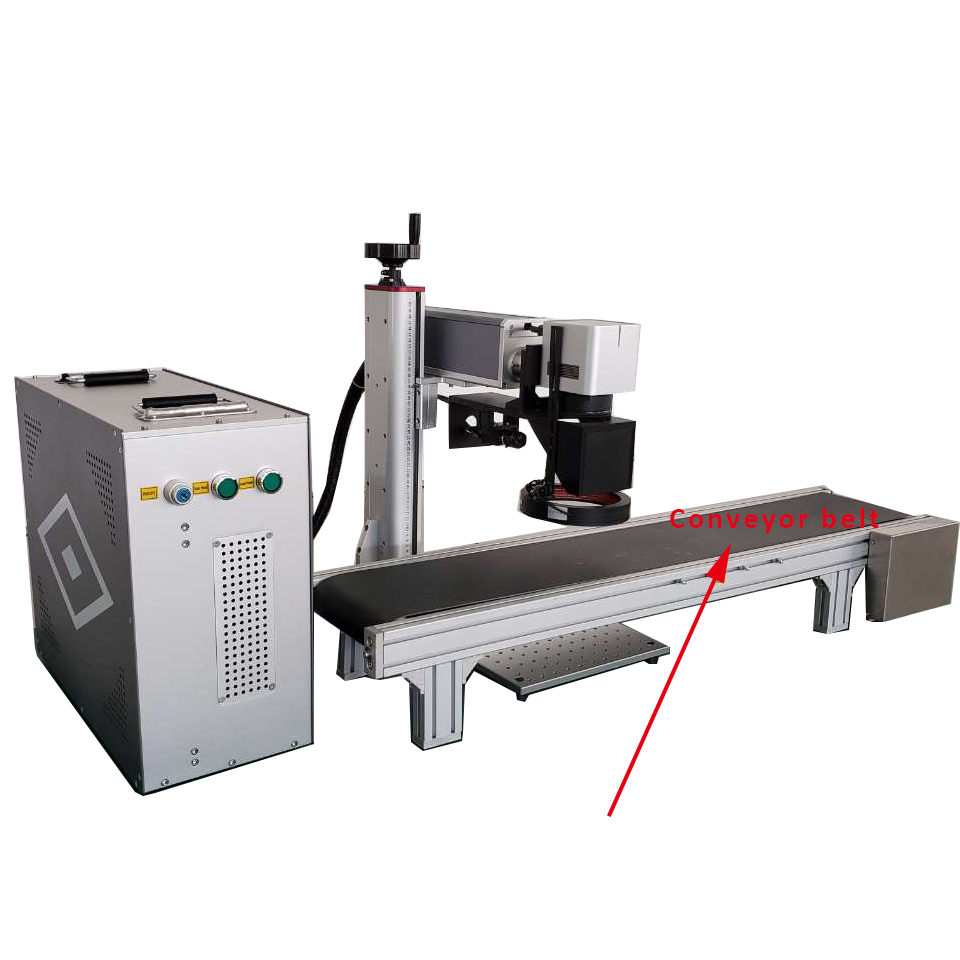

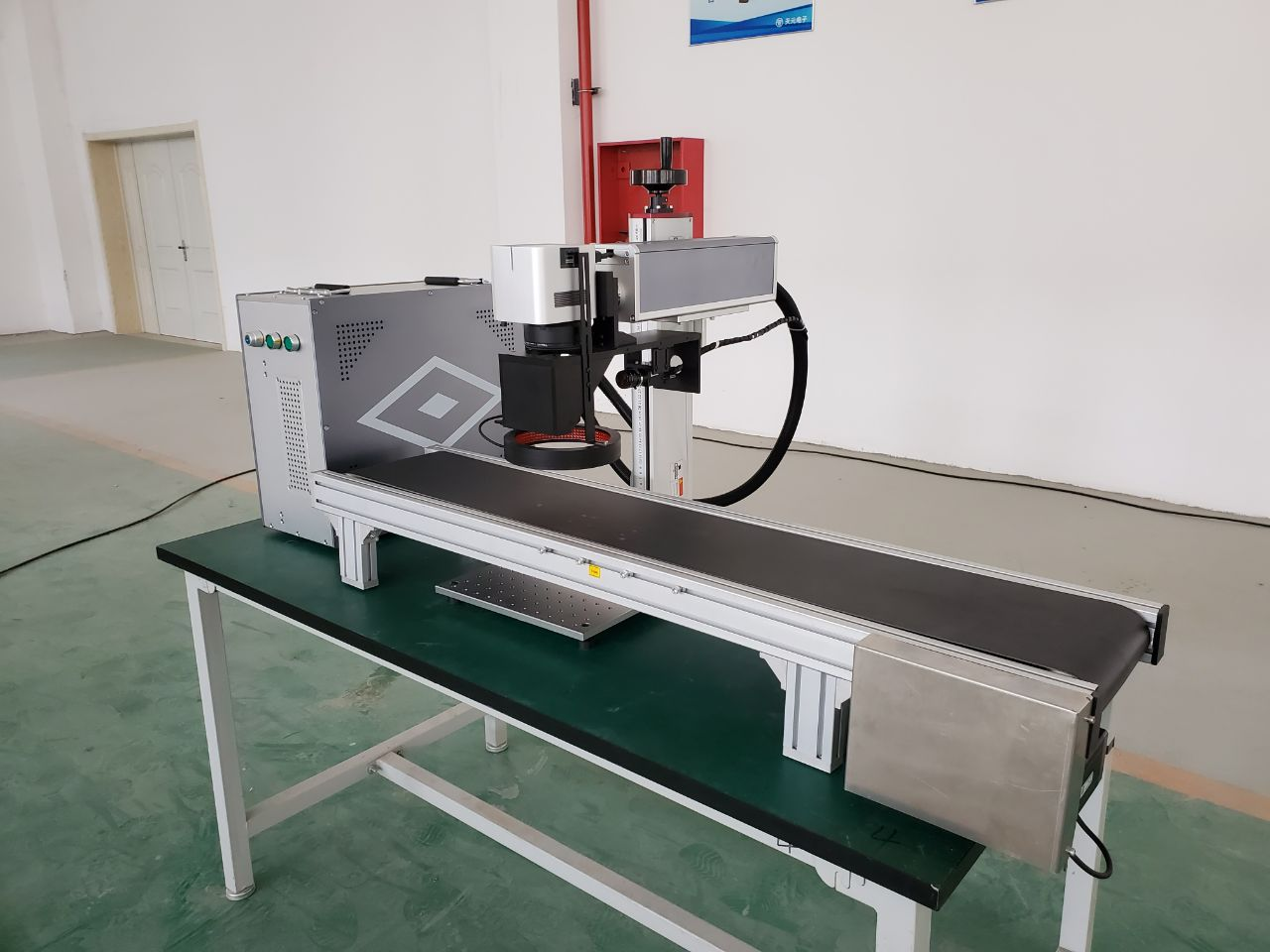

Parte opcional: cinta transportadora
Más solicitud de detalle, no dude en enviarnos un correo electrónico: sales05@rayfinetech.com, gracias :)
